Frigidaire FFPA0822R1 FFPA1022R1 Manual

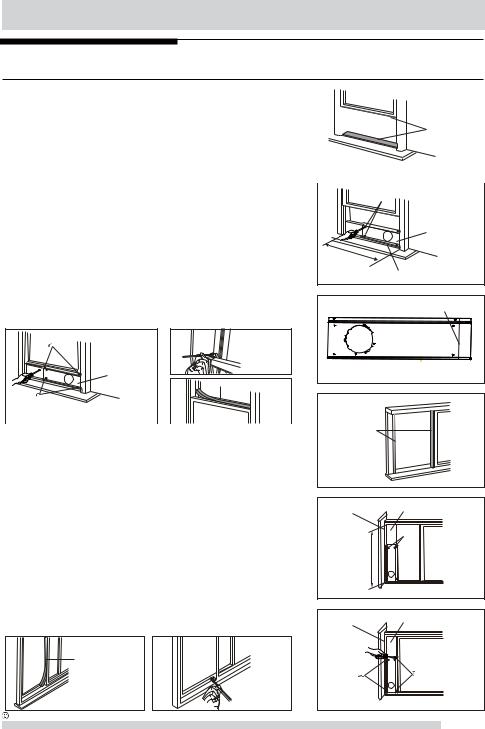

Instalación en un marco de ventana de guillotina doble

1. Corte los sellos de espuma (tipo adhesivo) a las medidas apropiadas y adhiéralos a la

ventana y al banco (Fig. 10)

Sello de espuma

2. Abra el marco de la ventana y coloque el equipo deslizador de la ventana en la banca

A (tipo adhesivo)

de la ventana (Fig. 11). Adhiera el equipo deslizador de la ventana al banco de la

ventana. Ajuste el largo del equipo deslizador de la ventana de acuerdo con el ancho

de la ventana. Sacar los dos tornillos en el kit deslizable de la ventana. Ver Fig. 11.

Fig. 10

Corte el equipo deslizador de la ventana ajustable si el ancho de la ventana es menor

que 26.6 pulgadas (Fig. 12).

3. Cierre de forma segura el marco de la ventana contra el equipo deslizador de la

Tornillos

ventana (Fig. 13)

4.

Colocar dos tornillos de 1/2" para ajustar el kit deslizable de la ventana al marco de

Equipo deslizador

la ventana. (FIG. 13)

5.

Ajuste el kit deslizable de la ventana a la parte inferior de la ventana (FIG. 13):

de la ventana

A: Para ventanas de madera: Utilizar tornillos de 3/4" para ajustar.

B: Para ventanas de vinilo: Utilice 1/2" tornillo de cabeza hexagonal para ajustar.

6.

Para asegurar la hoja inferior en su lugar, ajuste la placa de bloqueo para la hoja de

26.6"~48.5"

ángulo recto con tornillos de 1/2″ (12.7mm) como se muestra. (Fig.14)

Banca de la ventana

Fig. 11

NOTA:Es complicado bloquear las ventanas de PVC con la placa de bloqueo, por lo que

puede usar el bloqueo propio de la ventana.

7.

Corte el sello de espuma a un largo apropiado y selle el espacio abierto entre la parte

Corte este lado para que encaje en su ventana

superior del marco de la ventana y la parte externa del marco de la ventana, como se

muestra en Fig.15.

Tornillos de 1/2"

Equipo

deslizador de

la ventana

Fig. 14

Fig. 12

Sello de espuma

Fig. 15

Tornillos de 3/4" o

Banca de la

Tornillos de 1/2" de

Fig. 13

Sello de espuma

cabeza hexagonal

ventana

Instalación en una ventana con marco deslizante

(tipo adhesivo)

2.

Abra el marco de la ventana y coloque el equipo deslizador de la ventana en la banca

Fig. 16

de la ventana. (Fig. 17). Adhiera el equipo deslizador de la ventana al banco de la

ventana. Ajuste el largo del equipo deslizador de la ventana de acuerdo con el ancho

de la ventana. Sacar los dos tornillos en el kit deslizable de la ventana. Ver Fig. 17.

Banca de la

Equipo deslizador de la ventana

Corte el equipo deslizador de la ventana ajustable si la altura de la ventana es menor

ventana

que 26.6 pulgadas (Fig. 12).

Tornillos

3.

Cierre de forma segura el marco deslizante contra el equipo deslizador de la

ventana. (Fig. 18)

4.

Colocar dos tornillos de 1/2" para ajustar el kit deslizable de la ventana al marco de

26.6"~48.5"

la ventana. (FIG. 18)

5.

Colocar dos tornillos de 3/4" para ajustar el kit deslizable de la ventana al heces de la

ventana. (FIG. 18)

Fig. 17

6.

Corte el sello de espuma a un largo apropiado y selle el espacio abierto entre el marco

deslizante y la parte externa del marco de la ventana, como se muestra en Fig.19.

7.

Para ajustar el marco deslizable, ajuste la fijación del ángulo derecho en su lugar con

Banca de la

Equipo deslizador de la ventana

un tornillo de 1/2" (12.7 mm) como se muestra. (Fig.20)

ventana

Sello de

espuma

Tornillos de 3/4"

Tornillos de 1/2"

Fig. 19

Fig. 20

Fig. 18

2009 Electrolux Home Products, Inc.

Todos los derechos reservados.

7
